آموزش نصب دوربین دنده عقب

تجهیزات و ابزارهای مورد نیاز برای نصب دوربین دنده عقب

اگر جزء کسانی هستند که تصمیم گرفته اید برای ماشینتان، خودتان دوربین عقب نصب کنید این محتوی آموزش قدم به قدم را به شما میدهد. اولین گرینه ای که باید نظر بگیرید این است که برای استفاده از دوربین عقب باید حتما مانیتور مجزا یا مانیتور اندروید یا مانیتور فابریک روی ماشین نصب داشته باشیم.

چون دوربین دنده عقب سیگنال تصویر را به نمایشگر می فرستد تا تصویر عقب را در اختیار داشته باشید. و این سیگنال ها فصط از طریق نمایشگر قابل مشاهده هستند. بنابراین اگر مانیتور روی ماشینتان ندارید می توانید از کامی کالا اقدام به خرید مانیتور برای ماشینتان کنید.

اما جدا از مانیتور برای نصب دوربین عقب نیاز به ابزارهایی دارید تا بتوانید بدون نیاز به نصاب آن را نصب کنید. نصب دوربین عقب به نسبت خودرو ممکن است از نیم ساعت تا یک ساعت زمان ببرد. اما برای نصب دوربین عقب خودرو به ابزار زیر نیاز داریم:

• مانیتور خودرو مجهز به ورودی دوربین عقب ( مجهز به کابل تحریک دوربین عقب)
• چشمی دوربین عقب
• پایه چشمی دوربین
• پیچ پایه
• گرد بر در صورت نصب در سپر خودرو
• کابل RC جهت انتقال تصویر
• کابل برق دوربین عقب
• دریل و یا آچار برای برش گرد بر
• پیچ کوشتی
• چسپ برق

تست اولیه دوربین عقب جهت بررسی عملکرد

قبل از هر کاری و اقدام به نصب حتما شما باید از سلامت فنی و فیزیکی دوربین عقب و مانیتورتان اطمینان حاصل کنید. برای همین نیاز دارید قبل از هر کاری دوربین عقب را توسط ترانس و به صورت کاملا رو کار به مانیتورتان نصب کنید و آن را آرمایش کنید. با اینکار هم از سالم بودن دوربین مطمئن میشوید و هم از مجهر بودن و سالم بودن ورودی دوربین عقب مانیتور.

اگر اینکار را قبل از نصب انجام ندهید و بخاطر مشکل فنی در هر بخش گرفتار خواهید شد و عیب یابی خیلی سخت خواهد شد. و مجبور خواهید بود دوبار کل سیم کشی و دوربین را بررسی کنید.

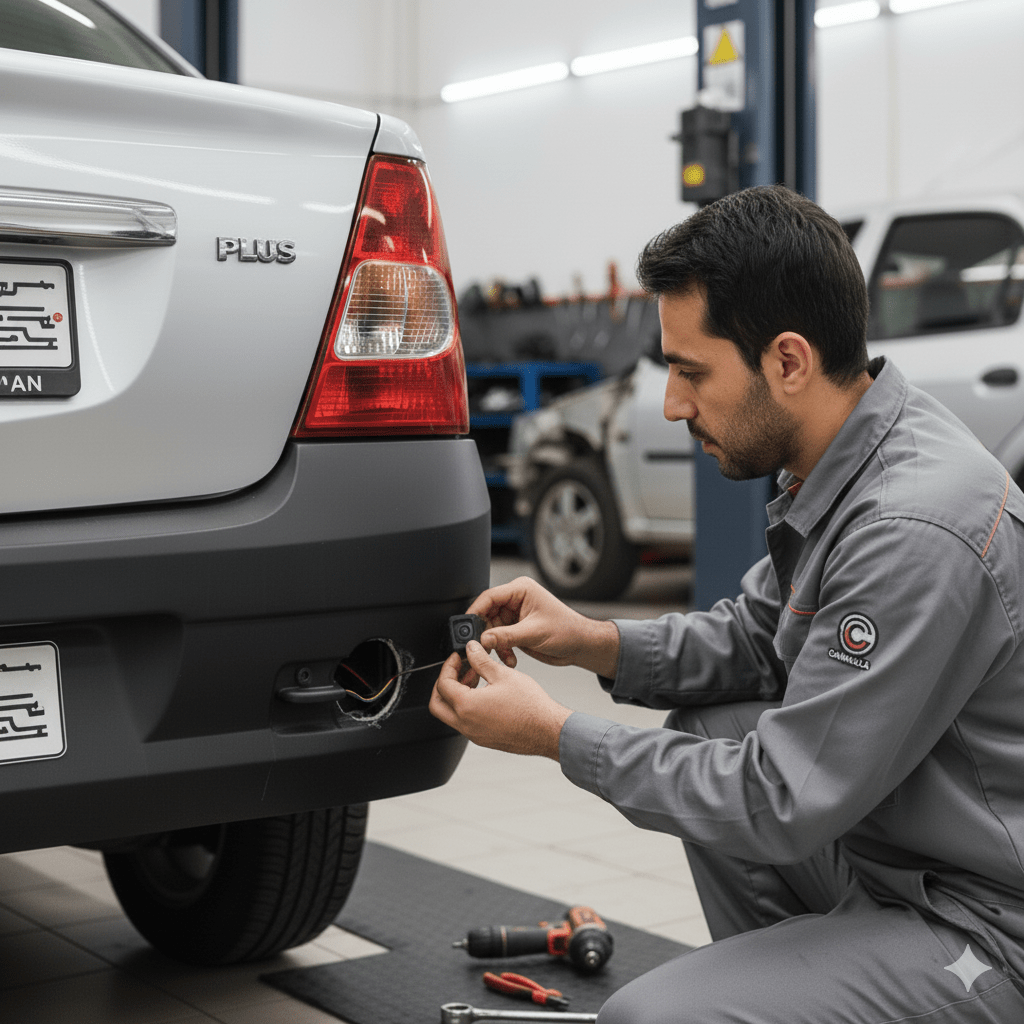

انتخاب محل مناسب برای نصب دوربین

قابل از اقدام به نصب دوربین عقب اولین نکته ای که باید در نظر بگیرید محل نصب دوربین عقب است. محل نصب دوربین به نسبت طراحی سپر و عقب خودرو و انتخاب شما کاملا متفاوت است. اما باید در نظر داشته باشید دوربینی را انتخاب کرده اید در محل نصب انتخابی باید بهترین زاویه دید را به شما بدهد.

مثل اگر خودروی شما ال نود یا پراید 132 است پلاک روی سپر در قسمت پایین نصب قرار دارد انتخاب دوربین چپقی انتخاب اشتباهی است. چون دوربین چپقی زاویه دید 90 درجه را به شما میدهد. بنابراین باید شما یاب باید داخل سپر به صورت توکار نصب کنید یا باید بالای پلاک نصب کنید. بهترین انتخاب برای این مدل خودروها، دوربین عقب دو حالته یا تک حالته تو کار است.

پس قبل از نصب حتما بهترین محل نصب را برای دوربین انتخاب کنید تا بهترین زاویه دید را به شما بدهد.

اقدام به نصب دوربین عقب

بعد از محل انتخاب نصب دوربین عقب حالا باید اقدام به نصب آن کنید. اگر میخواهید دوربین را به صورت توکار داخل سپر نسب کنید باید توسط دریل شارژی و گرد بری که در محتویات دوربین است سپر را سوراخ کنید. البته این برش شامل مدلهای چپقی نیز می شود. اما اگر میخواهید از مدل های دو حالته استفاده کنید از پیچ های آن برای محکم و نصب کردن استفاده کنید.

برقراری اتصال سیم برق دوربین به چراغ دنده عقب

بعد از نصب دوربین باید  برق آن را تامین کنید. البته می توانید این مرحله را برای آخر بگذارید. اما کافی است کابل برق را به ورودی برق دوربین وصل کنید و آن را به برق چراغ دنده عقب یا شمع دنده عقب نصب کنید. این برای زمانی است که شما دنده عقب گرفتید برق چراغ عقب روشن شده و برق نیز به دوربین عقب میرسد و دوربین عقب فعال میشود.

اتصال کابل RC دوربین به مانیتور ماشین

برای انتقال تصویر از دوربین به مانیتور شما نیار به کابل RC انتقال تصویر دارید که در محتویات دوربین هست. باید یک طرف کابل را به خروجی دوربین عقب و طرف دیگر را به RC ورودی دوربین عقب مانیتور نصب کنید. در سری جدید دوربین های عقب از کنار کابل انتقال RC دوربین در طرفین یک سیم قرمز وجود دارد. این سیم قرمز همان انتقال تحریک است.

کابل انتقال تصویر RC دوربین را از زیر داشبورد به کناره دها درب هدایت کنید و روپوش زیر پایی درب را بردارید تا درب عقب ادامه دهید. و از پشت صندلی عقب و کناره عای داخل صندوق عقب کابل انتقال تصویر و تحریک را به دوربین و برق دوربین وصل کنید.

نصب سیم تحریک دنده عقب

در سیم کشی مانیتور اندروید مانیتورهای فابریک یک سیم صورتی یا قهوه ای رنگ وجود دارد که سیم تحریک نامیده میشود. این سیم زمانی که فعال شود، دوربین عقب در مانیتور نمایش داده میشود. یعنی بدون نیاز به جابه جایی منوها در مانیتور منو دوربین عقب فعال میشود. زمانی که شما در حال تماشا فیلم یا پخش موسیقی هستید به محض گرفتن دنده عقب منوی مانیتور دوربین عقب را نمایش میدهد.

برای فعال کردن نمایش اتوماتیک منوی دوربین عقب در مانیتور، باید سیم تحریک نصب شود. این را از پشت مانیتور به کابل قرمز رنگ کنار RC وصل کنید و از طرف دیگر آن را به برق دوربین عقب اتصال دهید. اگر کابل انتقال تصویر RC به صورت فابریک این سیم قرمز رنگ را ندارد و از یک سیم دیگر به صورتی دستی استفاده کنید.

تست و تنظیم زاویه دید دوربین

اگر تمامی مراحل را به درستی انجام داده باشید و دوربین عقب و ورودی دوربین روی مانیتور سالم باشد حالا با دنده عقب گرفتن شاهد نمایش عقب در مانیتورتان هستید. حالا نیاز هست که شما زاویه مناسب را با تغییر زاویه دوربین بدست بیاورید. البته اگر دوربین شما روکار باشد و قابلیت تنظیم زاویه دوربین یا لنز را داشته باشد.

خطاهای رایج هنگام نصب دوربین دنده عقب

بعد از نصب و بعد از تست ممکن عقب خودرو در مانیتور نمایش داده نشود. باید ببینیم مشکل از کجاست و تک تک مسائل رو بررسی کنیم. در جدول زیر همه ی مشکلات و خطاها و راه حل آن را درج کرده ایم:
